ガスリフトシリンダー：座席およびキャビネットのサイジング、選択、設置、および静音性能

オフィスチェア用調整可能なガスリフトシリンダー : 人間工学、安全性、正確なセットアップ

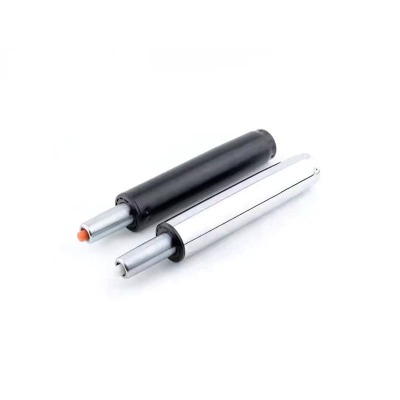

ガス リフト シリンダー (ガス スプリングまたは空気圧コラムとも呼ばれる) は、圧縮窒素にエネルギーを蓄え、小さな内部バルブで動きを制御する密閉装置です。オフィスの座席では、 調整可能な ガスリフトシリンダー オフィスチェア用 ユーザーの体重を支えながらスムーズな身長変更を可能にし、ミリ単位の精度で姿勢を調整できます。ハンドルを引くと、バルブが短時間開き、ピストン全体の圧力が均等になり、シートが移動できるようになります。ハンドルを放すとバルブが閉じ、選択した位置が保持されます。このシンプルなメカニズムは、適切なサイズであれば、日中の「ドリフト」を解消し、腰を疲労させる不快なエンドストップを防ぎます。

人間工学に基づいたターゲットとそれが重要な理由

主な目標は、肩の力を抜いたときに、大腿部が床とほぼ平行になり、足は平らに置き、肘が机の表面のすぐ上に来るようにユーザーを配置することです。幅広い層に対してこれらの目標を達成するには、背の低いユーザーと背の高いユーザーの両方に対応できる十分な長さのストロークと、ユーザー、シート、機構の合計質量のバランスがとれた力クラスを選択します。強すぎるシリンダーは下降に抵抗し、ユーザーがシートの重みを部分的に緩めると上方に「浮く」可能性があります。シリンダーが弱すぎると、ハンドルを引かなくてもゆっくりと沈みます。どちらのエラーも継続的に微調整を強いられ、長時間の勤務で疲労が増大します。

主要な選択パラメータ

• 脳卒中 — 最小シート高から最大シート高までの移動量。一般的な値の範囲は、タスクチェアでは 80～140 mm、スツールでは最大 200 mm です。
• 最小長と最大長 - ユーザーを肩をすくめたり、足をぶらぶらさせたりせずに、最も低い位置と最も高い位置がデスクの形状に適合するかどうかを判断します。
• フォースクラス — レバーを放したときの椅子の立ち上がりやすさと、椅子の保持力を設定する内部圧力。
• インターフェースの形状 — ベースとメカニズムのコーンのテーパー サイズ。ぐらつきや不適切な装着を避けるために確認してください。
• バルブの感触とダンピング — スムーズなメータリングにより、ステップ状の動きやエンドストップでの跳ね返りを発生させずに、徐々に降下することができます。

設置、試運転、および安全性

シリンダーを挿入する前に、嵌合テーパーをきれいにして、きしみのない確実な圧入を確保します。まずコラムをベースに挿入し、次に椅子の機構をピストン コーンの上に合わせてしっかりと押します。シールを保護するためにロッドエンドをハンマーで叩いたりしないでください。代表的なユーザーと一緒に椅子を全移動させて調整します。レバーを放したときにシートが自動的に上がる場合は、より低い力のクラスを選択します。沈んだ場合は1クラスアップします。よりスムーズな動きとより長いバルブ寿命を実現するために、レバーを操作する際にシートの重量をわずかに軽減するようにユーザーを訓練してください。すべてのシリンダーを密閉された圧力容器として扱い、穴を開けたり、押しつぶしたり、高熱にさらしたりしないでください。

適切なフィット感のためのクイックチェックリスト

• シートの高さは、意図したユーザーのパーセンタイル範囲をカバーします。
• 動きはスムーズで、スティックスリップや「ノッチ」はありません。
• 数サイクル後もベースや機構のインターフェースにぐらつきはありません。
• ストロークの終わりは突然ではなくクッションのように感じられます。

ヘビーデューティーガスリフトシリンダーの交換 : 定格荷重、耐久性、アップグレードの選択肢

ヘビーユーザー、24 時間年中無休のスタッフ配置、または頻繁な共有が行われる環境では、 ヘビーデューティガスリフトシリンダーの交換 寿命を劇的に延ばすことができます。標準ユニットと比較して、ヘビーデューティーシリンダーは通常、より厚い圧力チューブ、座屈耐性を高めるためのより大きな直径のロッド、より高い負荷とより多くのサイクル向けに配合されたシールを採用しています。アップグレードの目標は単に戦力を強化することではありません。それは、温度の変動や、平らでない床の上で傾いたり転がったりすることによる横荷重など、現実世界の幅広い条件にわたって、制御された動作と一貫した保持力を維持することです。

ヘビーデューティが報われる場所

• 1 日に何十回も椅子が調整される共有ワークステーション。
• 粉塵や温度変化があり、シールの摩耗を促進する産業空間。
• ユーザーが前かがみになったり、端に座ったりすることが多く、側面荷重が増加する状況。

標準 vs 強力 — 説明による比較

標準シリンダーは軽量で安価であり、多くの場合、低負荷での作動がわずかに容易に感じられます。ただし、高い静的または動的負荷の下では、インターフェイスが摩耗するにつれて徐々に沈み込んだり、より早くぐらつきが発生したりする可能性があります。頑丈なシリンダーは、クリープ降下に抵抗し、さらに多くのサイクルを行った後でも動きを直線的に保ち、横からの荷重を受けても真っすぐを保ちますが、重量が重くなり、初期費用が高くなります。椅子が体重の軽い一人のユーザーに割り当てられている場合は、標準ユニットが経済的である可能性があります。椅子がプールされているか、24 時間使用されている場合は、通常、耐久性の高いオプションを選択すると、交換とダウンタイムが減少するため、総所有コストが低くなります。

アップグレードのヒント

• テーパーと全長を一致させて、交換後のシート形状を維持します。
• 改造前の最小/最大シート高を文書化し、設置後に検証します。
• 2 つの力のクラスの間で迷った場合は、低い方を選択し、ほとんどのユーザーをカバーできるストロークに頼ってください。過度な力が加わると使用感が損なわれます。

ガスリフトシリンダーのサイズ表 : 寸法、力のクラス、およびクイック選択

明確な ガスリフトシリンダー サイズ表 ユースケースを形状と力にマッピングすることで推測を減らします。 3 つのコア番号は、最小長さ (圧縮時)、ストローク (使用可能な移動量)、および最大長さ (圧縮時とストローク) です。これらを適切な力クラスで組み合わせて、レバーを放したときに椅子が勝手に上昇したり沈んだりしないようにします。ベースと機構によってスタックの高さが増すため、身長の低いユーザーや身長の高いユーザーにとって不快な極端な結果を避けるために、常にチャートを出発点として扱い、実際の椅子で確認してください。

ユースケース別の経験則マッピング

• 一般的なタスクチェア: 中程度の力、100～120 mm のストローク、標準的なデスクの高さに対して適度な最小長さ。
• 共有ベンチ: 中力から高力、120～140 mm のストロークでより多くの人々をカバーします。
• 製図スツール: 高い力、160～200 mm のストロークと安定性のためのフット リングの組み合わせ。
• コンパクトな座面: 低い力、80 ～ 100 mm のストローク、ローデスク向けの短い最小長。

イメージ図（参考値）

チャートを効果的に使用する方法

1. まずはユーザー人口と机の高さから始めます。両端を覆うストロークを選択します。
2. 一般的なユーザーと椅子のバランスが取れる力クラスを選択してください。自己上昇しないことを確認します。
3. 極端な場合の膝や肩の挟み込みを避けるために、実際の家具に対して最小長と最大長を確認してください。
4. 椅子を 1 台試作し、フィードバックを収集してから、フリート全体で標準化します。

ガスリフトシリンダのストローク測定方法 : ツール、方法、検証

知ること ガスリフトシリンダーストロークの測定方法 注文ミスを防ぎ、人間工学上の目標が確実に満たされるようにします。最も信頼できる方法は、椅子から測定することです。ロッドを完全に挿入した状態で閉じた長さを記録し、次にロッドを完全に伸ばした状態で開いた長さを記録します。違いはストロークです。取り外しが現実的でない場合は、露出したロッドの最も低いシート位置と最も高いシート位置にマークを付け、マーク間の距離を測定します。最高の再現性を得るには、一貫した基準点 (ベース コーン シートからロッド先端またはアダプターのショルダー部まで) を使用し、2 回測定し、結果を平均します。

段階的な手順

1. ロッドをへこみや傷から保護しながら、シリンダーを慎重に取り外します。
2. 基準面を特定します: ベースコーンシートとロッドまたは取り付けられたアダプターの上部。
3. 完全に圧縮されていることを確認するために、軽い軸方向荷重をかけた平らな面で閉じた長さを測定します。
4. 完全に伸長させてから、同じ基準点間の開いた長さを測定します。
5. ストロークを計算します: S = L _開く − 大 _{閉まっている} .
6. アウターチューブとロッドの直径を記録して、剛性とインターフェースクラスを確認します。

文で比較したメソッド

機構が真のエンドストップを隠すことができないため、通常は椅子から測定することが最も正確です。椅子に座って測定する方が速いですが、リンケージが動きを制限している場合、移動量が過小報告される可能性があります。ノギスは巻尺よりも公差が厳しくなりますが、測定を繰り返す場合には硬い定規で十分です。メーカーデータの読み取りは、モデル番号がわかっている場合に最も速くなります。ただし、代替品や設計の修正により、印刷された数値が手持ちの部品と異なる可能性があるため、バッチを購入する前に物理的に確認することが賢明です。

避けるべきよくある落とし穴

• 閉じた測定と開いた測定の間で基準点を混合する。
• アダプターや装飾シュラウドからのスタック高さは無視します。
• バルブが部分的に開いた状態で測定すると、一貫性のない測定値が得られます。

静かなキャビネット用ガスリフトシリンダ : ノイズ源、ダンピング、および取り付けのベスト プラクティス

ケースワークや家具の蓋では、 静かな ガスリフトシリンダー キャビネット用 バタン、きしみ、びびり音を排除することで、知覚される品質を変えます。垂直のシーティングコラムとは異なり、キャビネットシリンダーはさまざまな角度で動作し、ストローク全体の変化を活用するため、位置ずれやサイズ超過が増幅されます。ノイズは通常、ガス速度が高すぎる場合の内部乱流、ドライロッドシールでの低速スティックスリップ、ブラケットまたは薄いパネルでの外部共振の 3 つの場所から発生します。解毒剤は 3 つあります。つまり、ストローク中間速度を控えめに保つための適切な力、スムーズなバルブ動作または移動端付近でのソフトクローズ ダンピング、そしてハードウェアが共鳴板として機能するのを防ぐ堅固な取り付けです。

静かな動作のための設計ガイドライン

• ピークの開く速度を下げるために、わずかに弱い力でストロークを長くすることをお勧めします。
• オイルがメインシールを潤滑できるように、可能な場合はロッドを下にして閉じた位置に取り付けてください。
• 球面ベアリングまたはポリマーブッシュピボットを使用して、きしむことなく小さな位置ずれに対応します。
• 接触点にエラストマーバンパーを追加して、エンドストップでの残留エネルギーを吸収します。
• ブラケットを強化し、材料が安定するまで 10 ～ 20 サイクル後にファスナーのトルクを確認します。

ノイズの症状、原因、解決方法

動作の開始時にチャープ音が発生する場合は、シールが乾燥している可能性があります。ロッドを下向きにして蓋を数回回すと、多くの場合、沈黙が戻ります。キャビネットが全開近くで「はじける」場合は、力が高すぎるか、ストロークの後半でてこの力が増加している可能性があります。ブラケットを数ミリメートル移動してモーメント アームを平らにすることで、プロファイルを滑らかにすることができます。動作が停止した後の持続的なガタつきは、通常、ネジの緩み、パネルの薄さ、ハードウェアの接触など外部から発生するものであるため、シリンダー自体を交換することなく、ブレーシングやガスケットを使用することで問題を解決できます。

検証チェックリスト

• シールを取り付けるまで少なくとも 20 回開閉を繰り返します。その後音を評価します。
• ハンドルや隣接するパネルを含め、全移動量にわたって干渉がないことを確認します。
• ピボットが極端な角度でバインドできないようにしてください。バインディングはノイズを増幅させ、寿命を縮めます。
